Пластинчато-роторный вакуумный насос
Пластинчато-роторный вакуумный насос – это один из самых распространенных типов насоса. Можно сказать, что это “классика” в ассортименте вакуумных насосов. Технология выверена многими годами производства и как правило товар № 1 в линейке подавляющего большинства производителей вакуумной техники. Пластинчато-роторный вакуумный насос широко применяется для откачки воздуха и других инертных газов с некоторым ограниченным содержанием водяных паров.
Пластинчато-роторный вакуумный насос – одна из самых ходовых позиции, поэтому его можно недорого и быстро приобрести, так как поставщики стремятся обеспечить наличие, а высокая конкуренция сбивает цену.
Высокая ремонтопригодность, многие стандартные запчасти — это также большой плюс пластинчато-роторных вакуумных насосов. Пластинчато-роторный вакуумный насос можно разделить на два основных типа: масляный и безмасляный вакуумный насос.
Масляный вакуумный насос
Масляный вакуумный насос пластинчато-роторного типа делится на два типа: одноступенчатый вакуумный насос и двухступенчатый вакуумный насос. Одноступенчатый масляный вакуумный насос DVP достигает предельного остаточного давления 0,1 мбар абс. Двухступенчатый масляный вакуумный насос DVP достигает предельного остаточного давления 0,005 мбар абс. Масло позволяет уплотнить зазоры и достичь более высокого вакуума относительно безмасляного вакуумного насоса. Также масло уменьшает износ трущихся деталей насоса и позволяет эффективнее отводить тепло.
Одноступенчатый вакуумный насос
Двухступенчатый вакуумный насос
Пластинчато-роторный двухступенчатый вакуумный насос предназначен для создания высокого вакуума, близкого к паспортному предельно остаточному давлению. Эксплуатация двухступенчатого вакуумного насоса при низком вакууме приводит к повышенному нагреву насоса, ввиду сжатия откачиваемого воздуха. А также повышенному уносу масла, ввиду значительного потока воздуха проходящего через насос. Двухступенчатый вакуумный насос необходимо подбирать из расчета, что насос должен достичь предельного паспортного вакуума менее чем за 20 минут.
В случаях, когда требуется создать и поддерживать невысокий уровень вакуума в диапазоне 0,1 — 100…200 мбар абс., применяется одноступенчатый пластинчато-роторный вакуумный насос. Данные насосы дешевле и спроектированы как раз для такого рабочего вакуума.

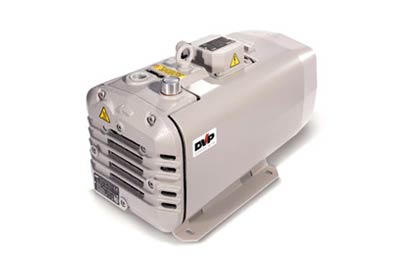

Безмасляный вакуумный насос
Безмасляный пластинчато-роторный вакуумный насос предназначен для откачки воздуха и других инертных, невзрывоопасных, неагрессивных газов температурой от 12 до 40°C с относительной влажностью до 80%.
Безмасляный вакуумный насос пластинчато-роторного типа не рекомендуется для откачки среды, где могут присутствовать значительные испарения, то есть водяной пар. Насос предназначен для откачки атмосферного воздуха с относительной влажностью до 80%.
Надо понимать, что элементы, соприкасающиеся с откачиваемой средой, изготовлены из стали и чугуна, и в случае если после эксплуатации насоса в нем останется влага (конденсат), то возможно возникновение коррозии.
В случае если допускается, что возможно присутствие водяных паров в откачиваемом воздухе, то рекомендуется после завершения технологического процесса, изолировав насос от системы, например, трехходовым краном, в течение минимум 15 минут обеспечить всасывание насосом атмосферного воздуха. Таким образом значительный поток воздуха проходящий через насос удаляет влагу из насоса.
Как правило данные насосы применяются для прижима обрабатываемых заготовок на фрезерных станках, в различных системах перемещения деталей, заготовок и пр., Для пневмотранспорта сыпучих материалов и многое другое.
Пластинчато-роторные вакуумные насосы DVP

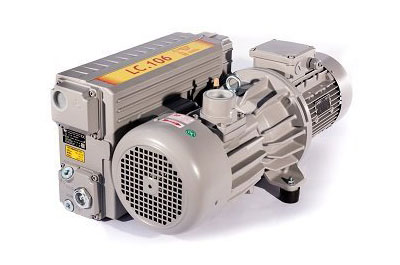

Одноступенчатые масляные пластинчато-роторные вакуумные насосы DVP серии LB и LC имеют производительность от 2 до 300 м3/ч. Для увеличения производительности вакуумные насосы могут поставляться в компактных группах по 2 или 3 насоса, что позволяет увеличить производительность до 900 м3/ч. Масляные вакуумные насосы DVP серии LB и LC достигают предельного остаточного давления до 0,1 мбар абс.

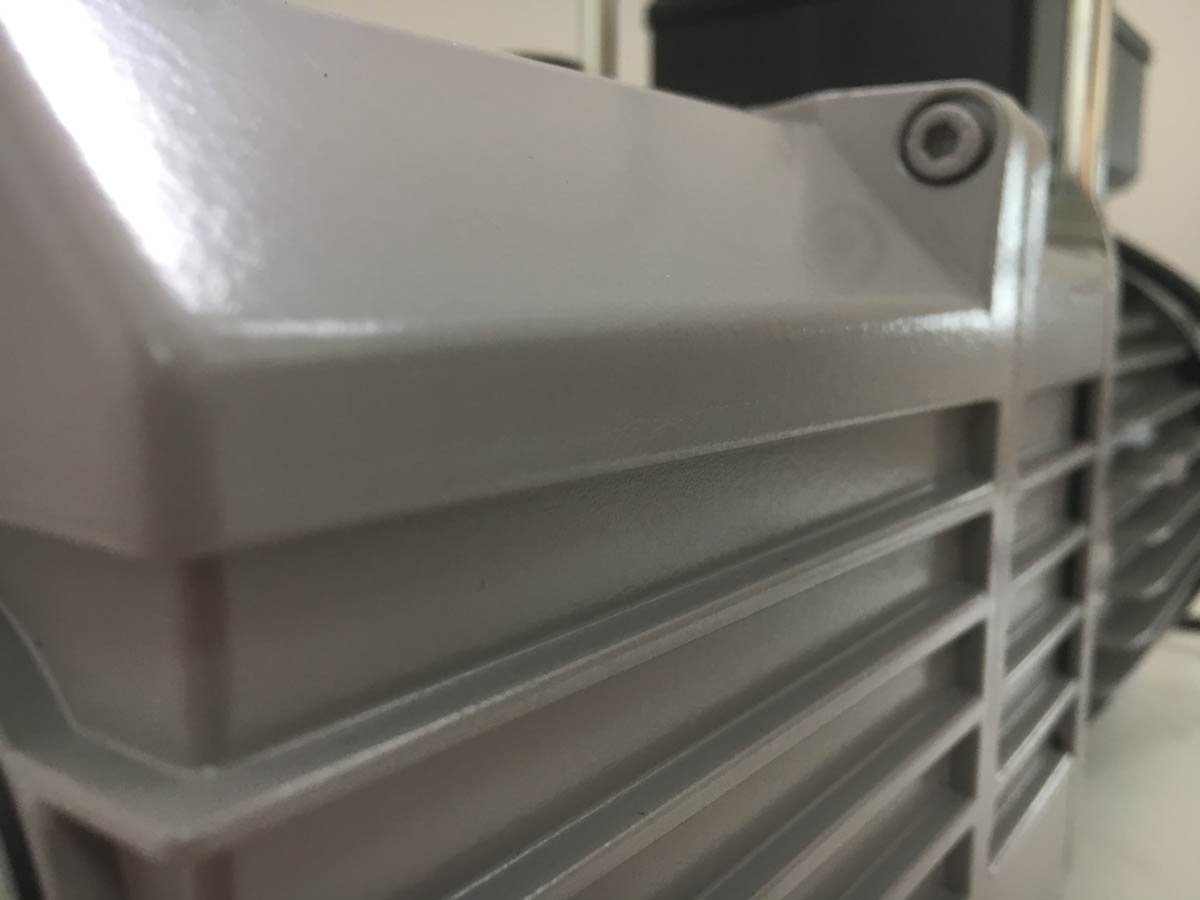

Очень качественное литье и обработка
Визуально и тактильно воспринимается как очень качественно выполненное изделие без намека на какой-то компромисс. При выверенной компактности, если насос приподнимать, есть несколько неожиданное ощущение тяжести относительно размера насоса. То есть у производителя не было намерения как-то сэкономить на металле.

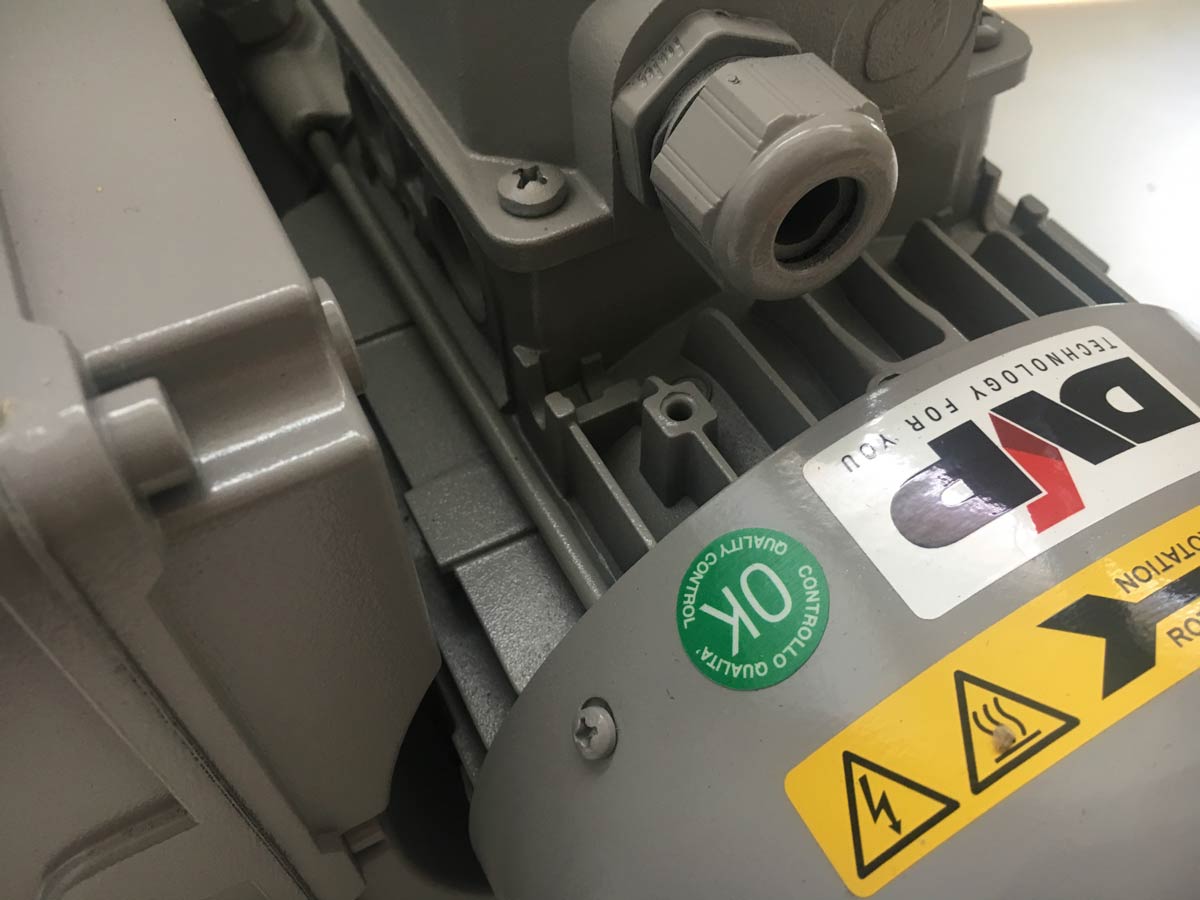

Контроль качества
Все вакуумные насосы, каждая единица, тестируются на стендах перед отгрузкой с завода изготовителя. Смотрите-презентационное видео.
Одноступенчатые маслосмазываемые пластинчато-роторные вакуумные насосы серии LC и LB предназначены для откачки воздуха и других инертных, некоррозионных и невзрывоопасных газов. В откачиваемой газовой среде допускается некоторое количество водяного пара. Предлагаются специальные версии для откачки воздуха с повышенным содержание водяного пара. Откачиваемая среда не должна содержать механических примесей.
- Требуемая температура воздуха на входе и окружающей среды: от +12°C до +40°C
- Насос предназначен как для непрерывного режима эксплуатации, так и для цикличного режима.
Комплектация вакуумных насосов серии LB и LC
Стандартная комплектация включает следующие конструкционные элементы:

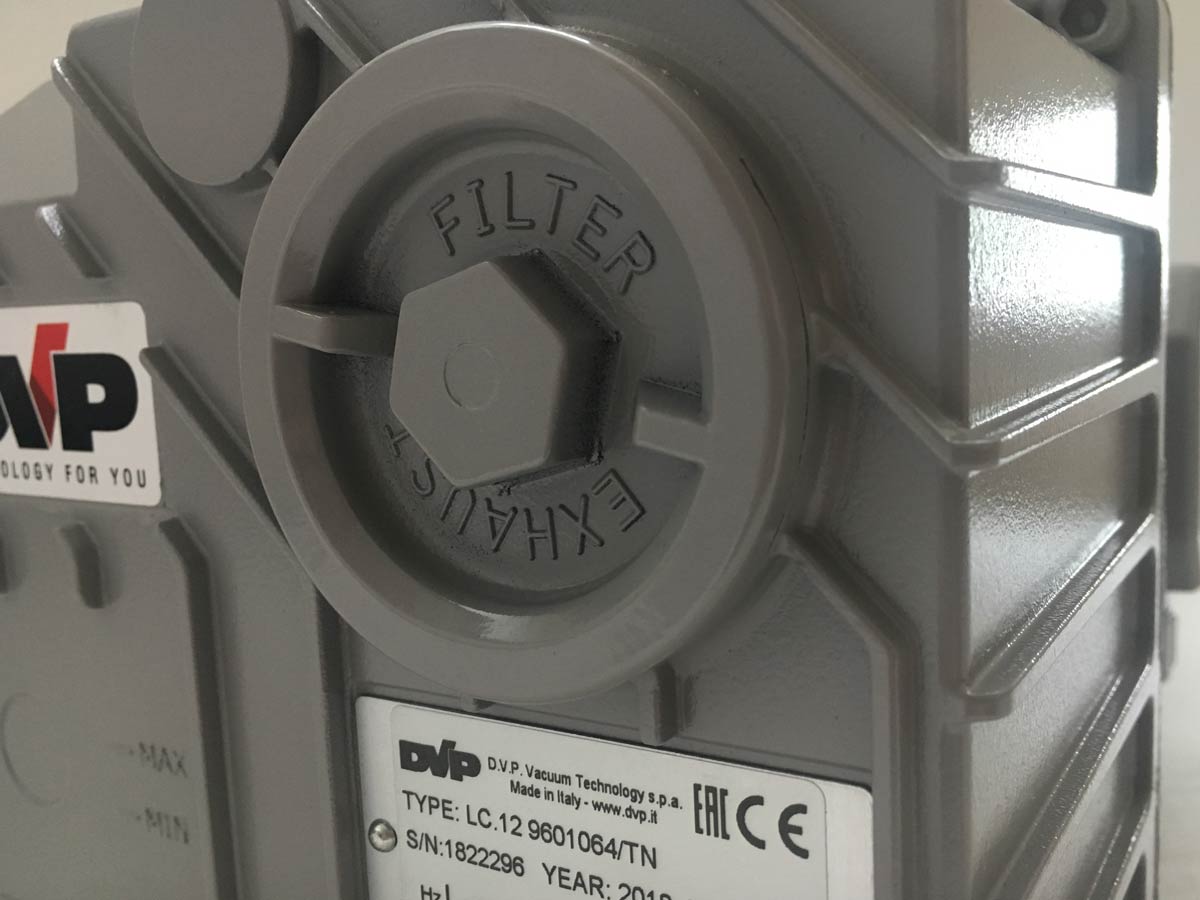

Сепаратор масла с выхлопным фильтром
Степень отделения масляных паров на выходе 99,95%, что гарантирует отсутствие масляной взвеси в рабочем помещении и минимальный унос масла

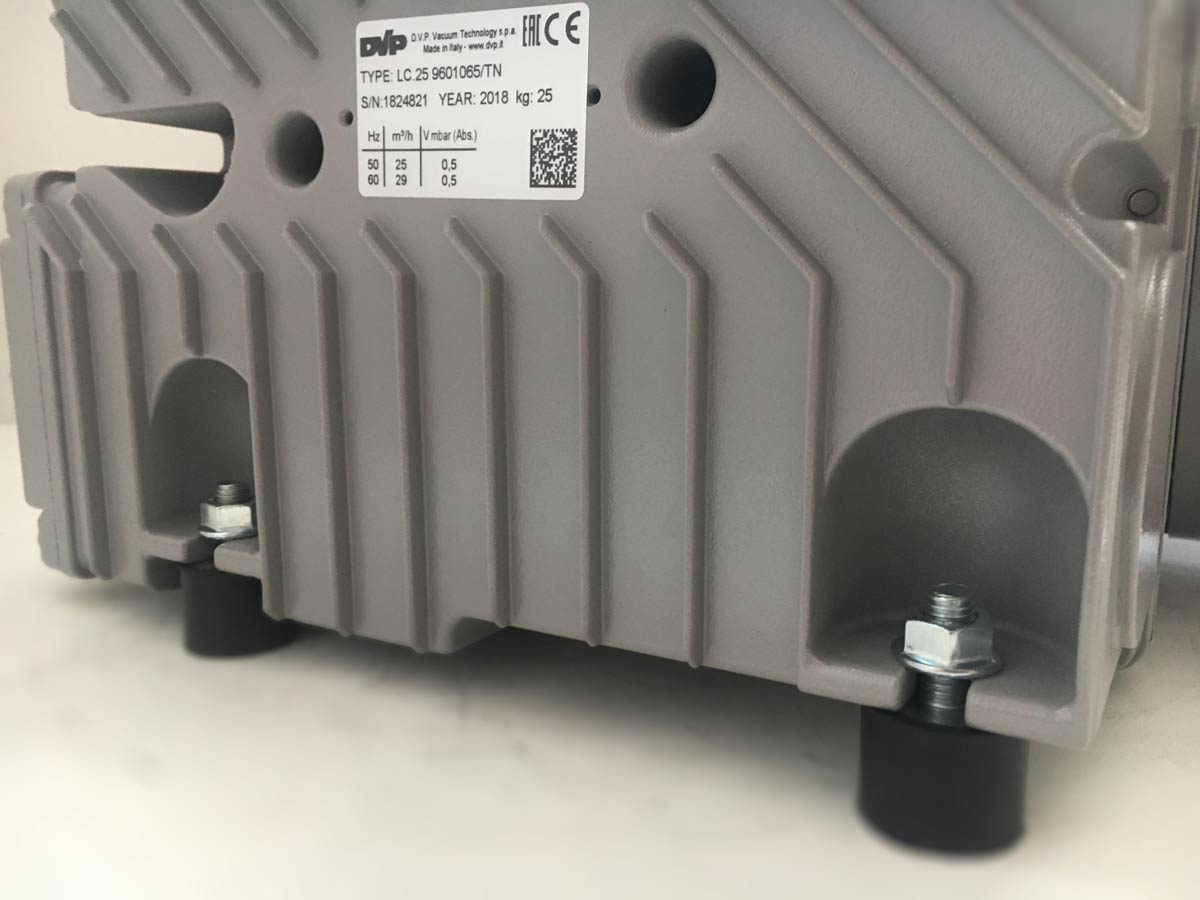

Виброопоры
Насосы прекрасно динамически сбалансированы и просто устанавливаются на вибрационных опорах на ровной поверхности.
Обратный клапан
Обратный клапан: при отключении насоса предотвращает попадание масла из насоса в магистраль всасывания и вакуумную систему.
Газобалластный клапан
Газобалластный клапан: путем напуска атмосферного воздуха на стадии сжатия и выпуска откачиваемой среды из насоса позволяет уменьшить конденсацию паров в насосе.

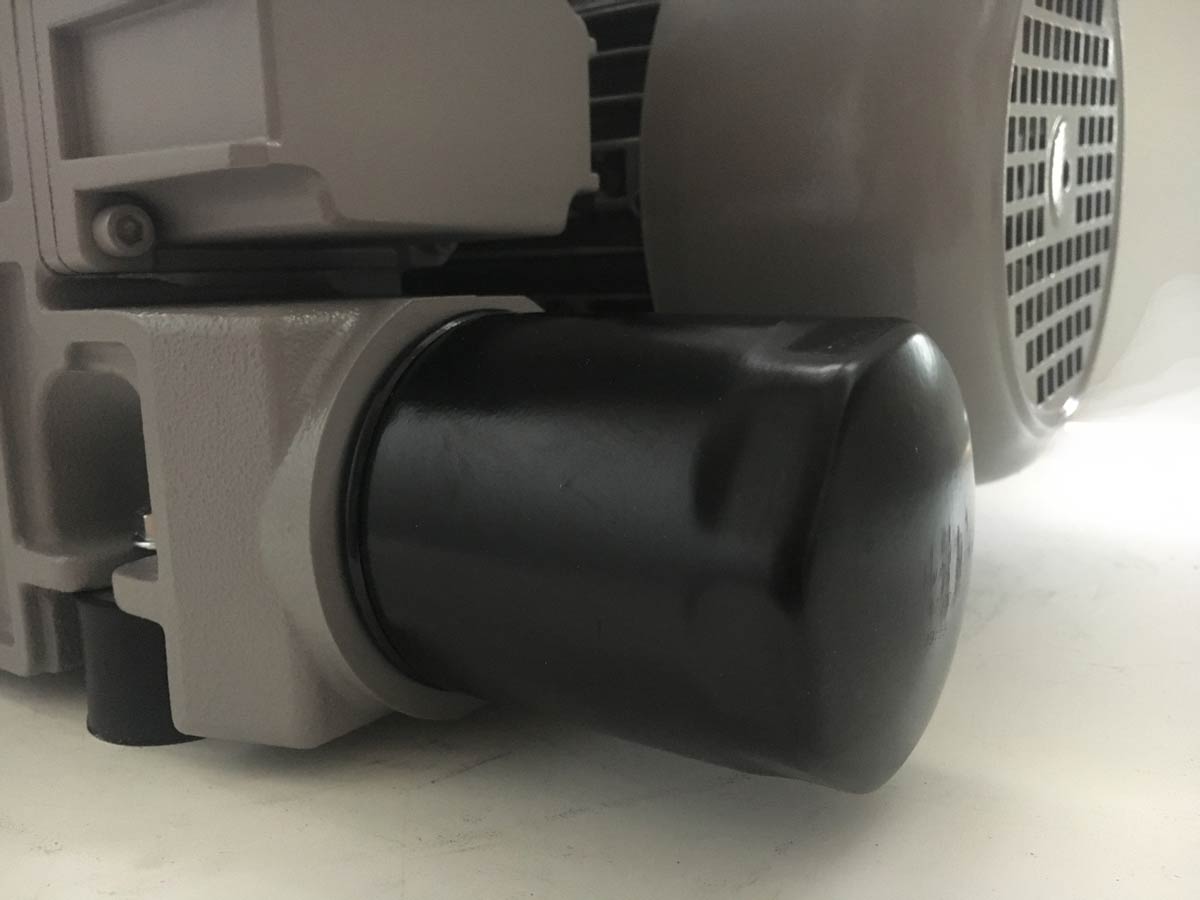

Масляный фильтр
Масляный фильтр с байпасным контуром: обеспечивает фильтрацию вакуумного масла в насосе.
Надежные электродвигатели
Насосы DVP серии LC и LB комплектуются электродвигателями Итальянского производства компании Icme S.p.A., ранее называлась Lafert (Компания основана в 1962 году).
Насосы с индексом WR для откачки влажной среды
Данные насосы спроектированы для откачки воздуха (газа) со значительным содержанием водяного пара.
- Система разделения масла и конденсата: позволяет после остановки насоса слить из насоса отделенный от масла конденсат
- Газобалластный клапан: путем напуска атмосферного воздуха на стадии сжатия и выпуска откачиваемой среды из насоса позволяет уменьшить конденсацию паров в насосе
- Прозрачный стакан проверки состояния масла: позволяет легко оценить состояние масла и присутствие конденсата
Также вакуумный насос можно укомплектовать фильтром отделителем-жидкости.

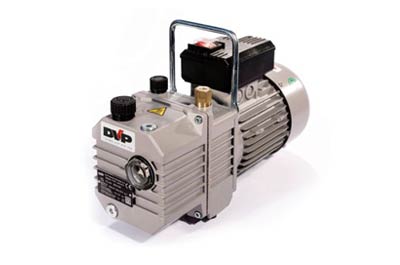

Двухступенчатый вакуумный насос.
Двухступенчатый вакуумный насос — это масляный вакуумный насос пластинчато-роторного типа. Данные насосы имеют прямой привод от электродвигателя. Эксцентрично расположенный цилиндрический ротор вращается внутри расточки рабочего цилиндра вакуумного насоса. Ввиду центробежной силы лопатки выходят из пазов ротора и прижимаются к внутренней с расточке рабочего цилиндра. Лопатки делят серповидную полость между цилиндром и ротором на камеры. При соединении камер с входным каналом газ входит в камеру, сжимается при последующем вращении. При достижении давления выше атмосферного уровня открывается выпускной клапан, и газ выводится в атмосферу.
Первая и вторая ступени двухступенчатого вакуумного насоса соединены каналом. Перемещение откачиваемого газа через ступени насоса осуществляется последовательно. Ступени насоса затоплены в вакуумном масле, что обеспечивает герметичность и минимальный уровень шума. Корпус насоса имеет ребристую поверхность для улучшения теплообмена. На входе насос оснащен обратным клапаном, устраняющий натекание воздуха/газа и перетекание вакуумного масла в вакуумную систему после выключения вакуумного насоса. Система смазки работает в замкнутом цикле. Подача масла обеспечивается принудительно маслонасосом, расположенным в концевой части второй ступени вакуумного насоса. Читайте также раздел: пластинчато-роторный вакуумный насос.
Преимущества двухступенчатых вакуумных насосов DVP
Очень надежные вакуумные насосы сделанные на 100% в Италии! Гарантия 18 месяцев! Данные насосы не относятся к категории одноразовых китайских двухступенчатых вакуумных насосов. Двухступенчатые вакуумные насосы DVP — это промышленные вакуумные насосы, которые работают десятилетиями.
Очень качественное литье и обработка
Визуально и тактильно воспринимается как очень качественно выполненное изделие без намека на какой-то компромисс. При выверенной компактности, если насос приподнимать, есть несколько неожиданное ощущение тяжести относительно размера насоса. То есть у производителя не было намерения как-то сэкономить на металле.

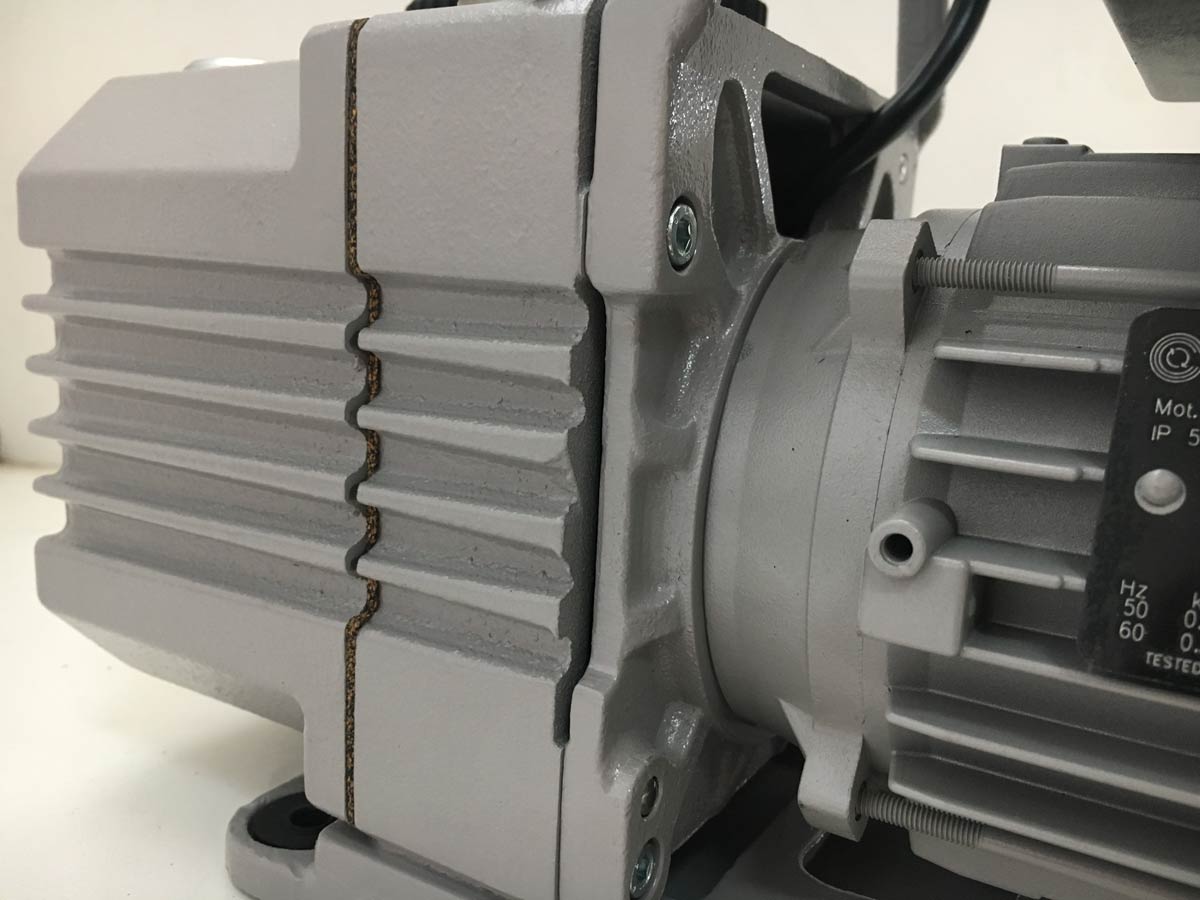

Муфтовое соединение
Муфтовое соединение между валами насоса и электродвигателя повышает надежность и упрощает сервисное обслуживание

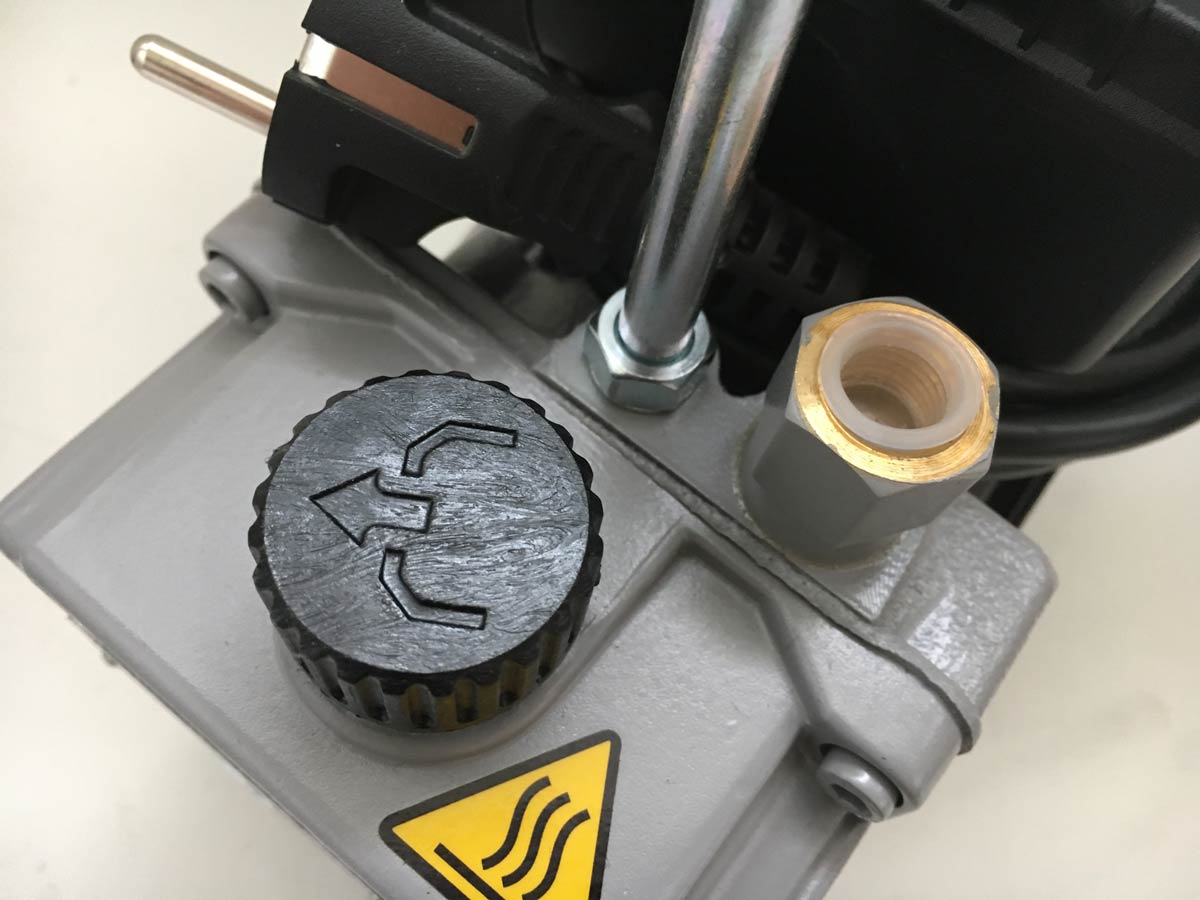

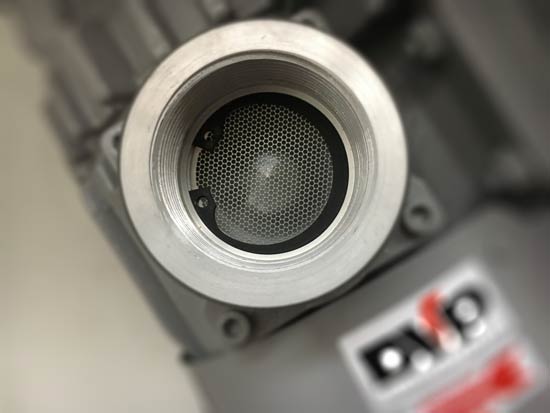

Обратный клапан
На входе двухступенчатый вакуумный насос оснащен обратным клапаном, устраняющий натекание воздуха/газа и перетекание вакуумного масла в вакуумную систему после выключения вакуумного насоса.

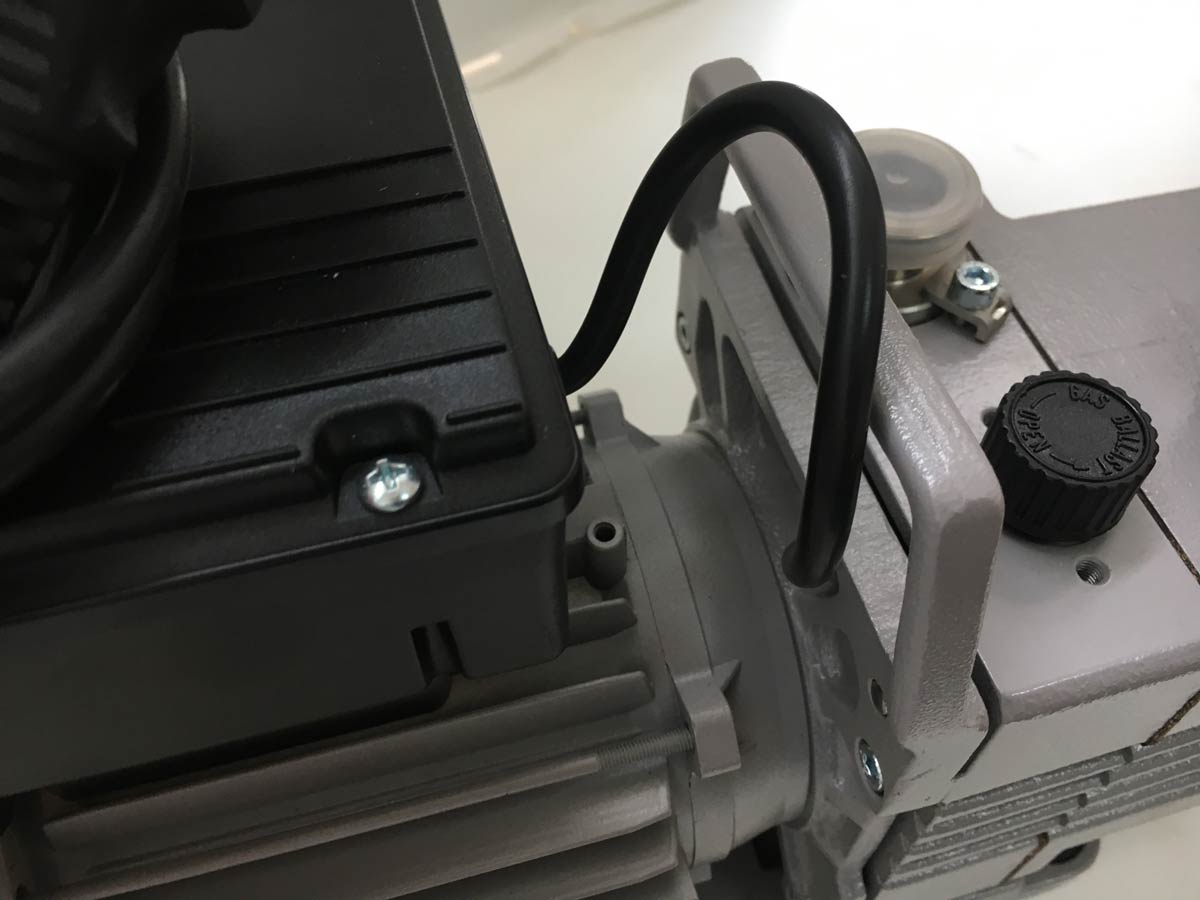

Электромагнитный обратный (запорный) клапан в моделях DB и DC
На фото можно увидеть провод подвода электропитания в интегрированный электромагнитный запорный клапан. Клапан нормально закрытый. При отключении насоса отсекает вакуумный насос от вакуумной системы.
Механический обратный клапан в моделях RD и RC
В насосах данной серии применяется подпружиненный обратный клапан.
Электродвигатель и электропитание
Двухступенчатый вакуумный насос может быть поставлен как с электродвигателем так и без электродвигателя ввиду муфтового соединения. Данная конструкция позволяет в некоторых случаях сэкономить при замене изношенного оборудования.

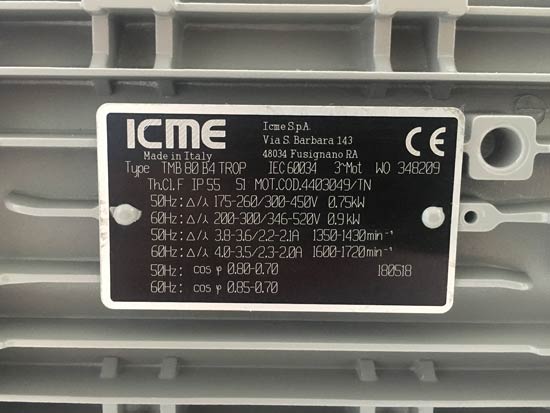

Итальянские электродвигатели от производителей с именем и опытом!
Насосы DVP комплектуются электродвигателями Итальянского производства следующих брендов: Icme S.p.A., ранее называлась Lafert (Компания основана в 1962 году), Carpanelli S.p.A. (Компания основана в 1947 году) .

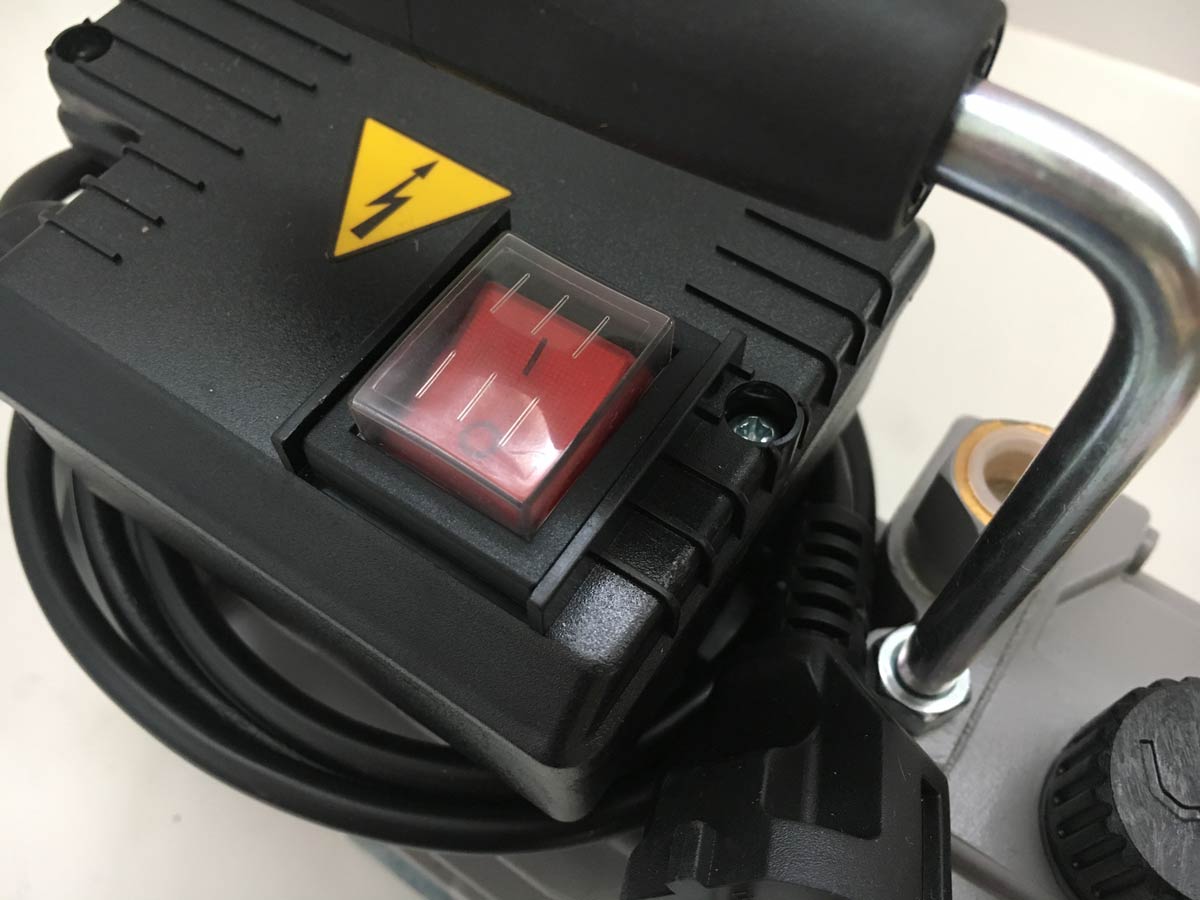

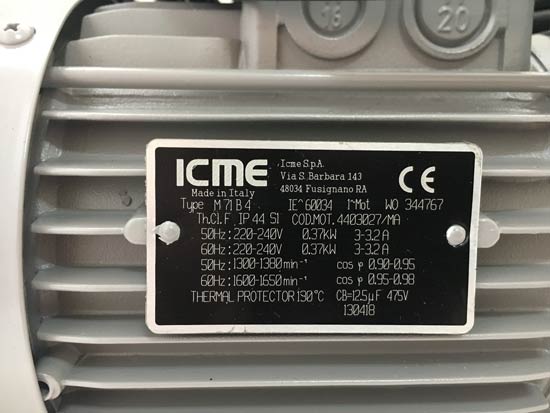

Евровилка, кабель, кнопка вкл./выкл., тепловая защита в 1-фазн. исполнении!
1-фазные насосы поставляются в комплектации, позволяющей сразу начать безопасную эксплуатацию оборудования.

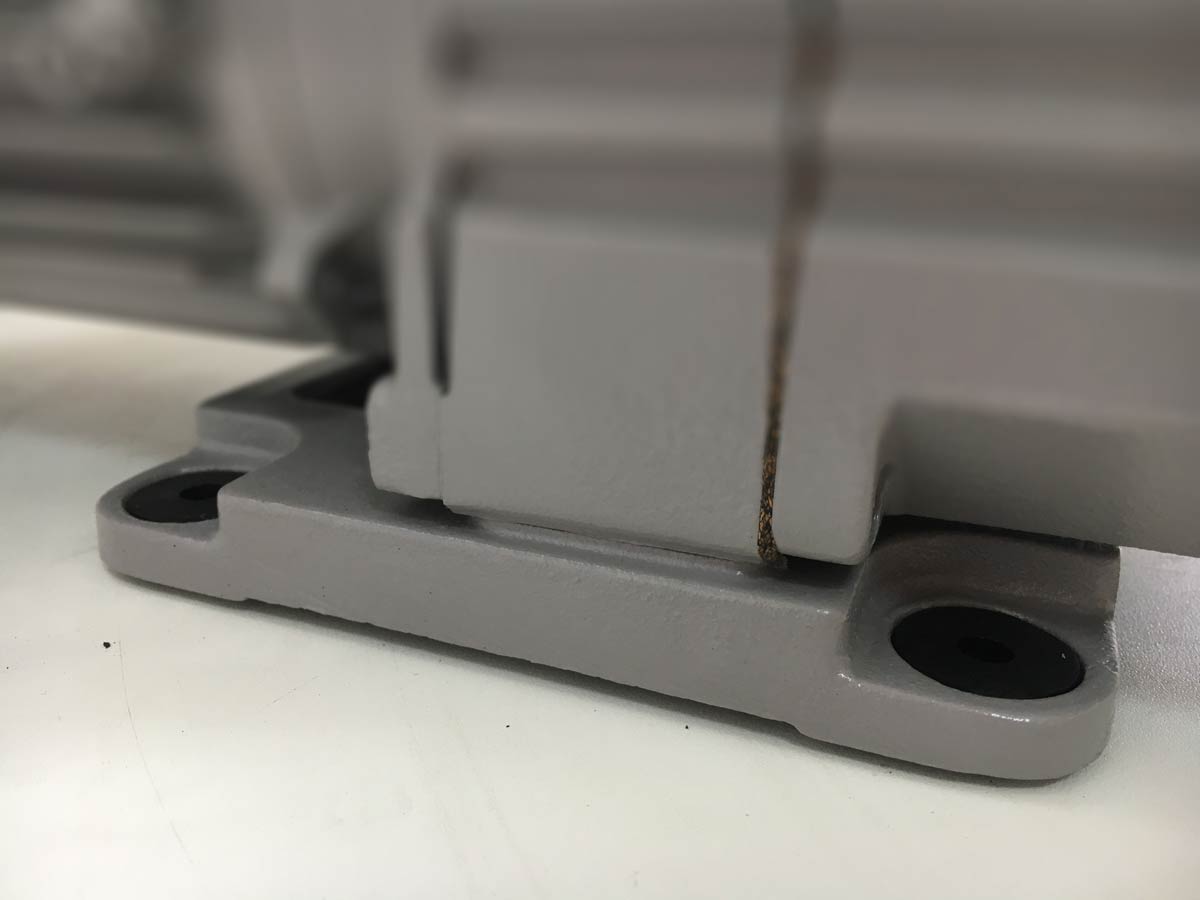

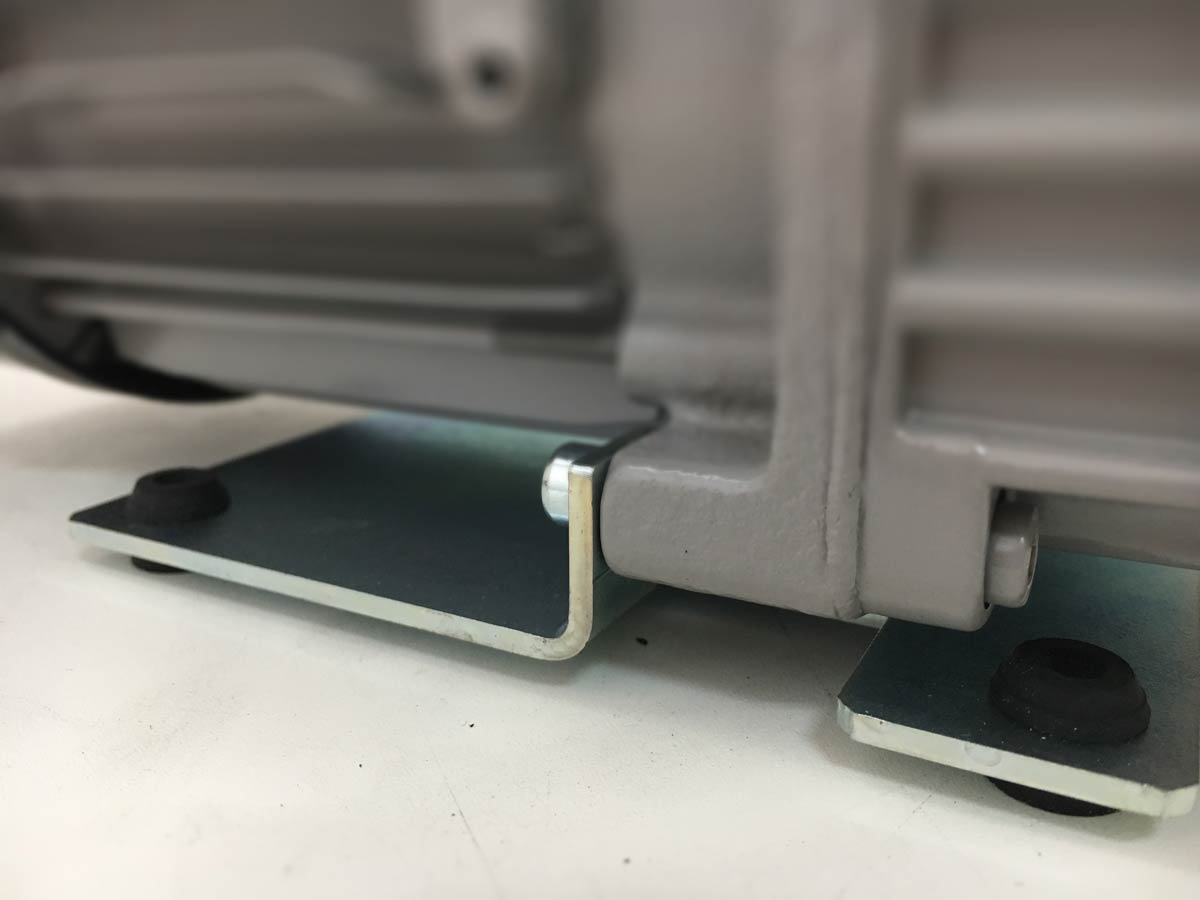

Виброопоры
Все двухступенчатые вакуумные насосы DVP оснащены виброопорами.
Виброопоры насоса мод. RD.2D
Виброопоры насосов серии DB и DC

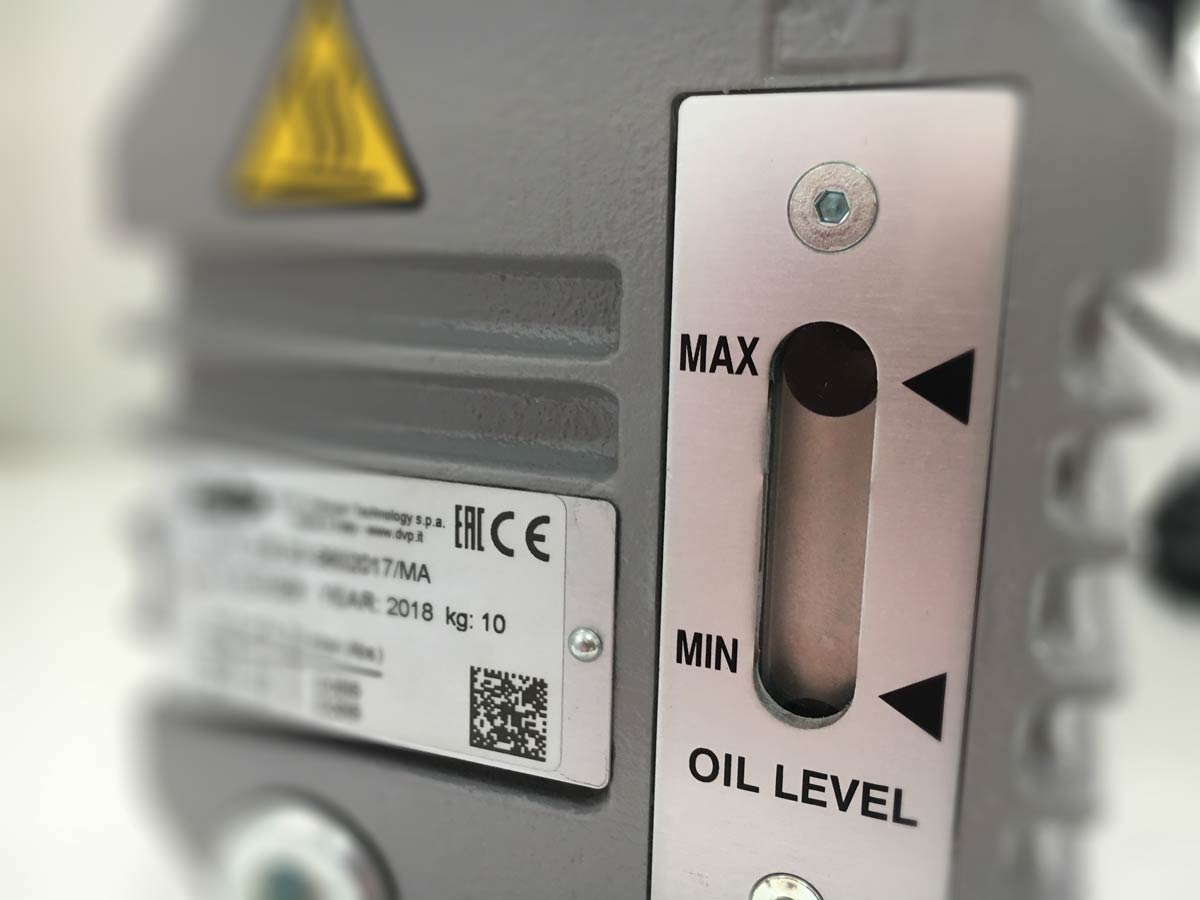

Указатели уровня масла
В конструкции насосов применяются высококачественные элементы Итальянского производства.

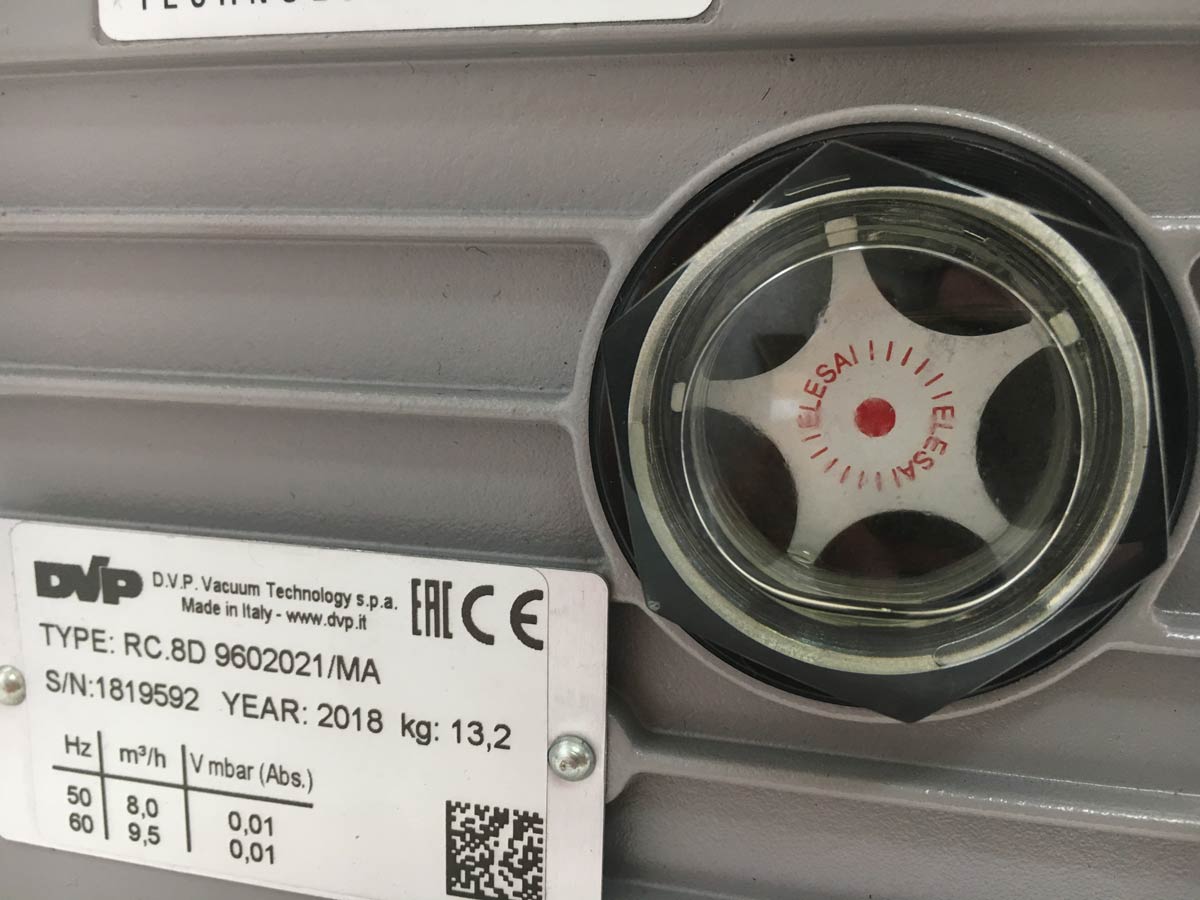

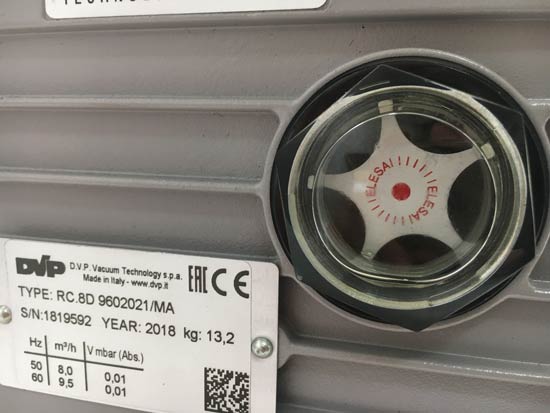

Указатель уровня масла в моделях RD и RC.
Высококачественный элемент конструкции от компании Elesa S.p.A. (Италия) — Компания основана в 1941 году.
Указатель уровня масла в моделях DB и DC.
Высококачественный элемент конструкции от компании Elesa S.p.A. (Италия) — Компания основана в 1941 году.

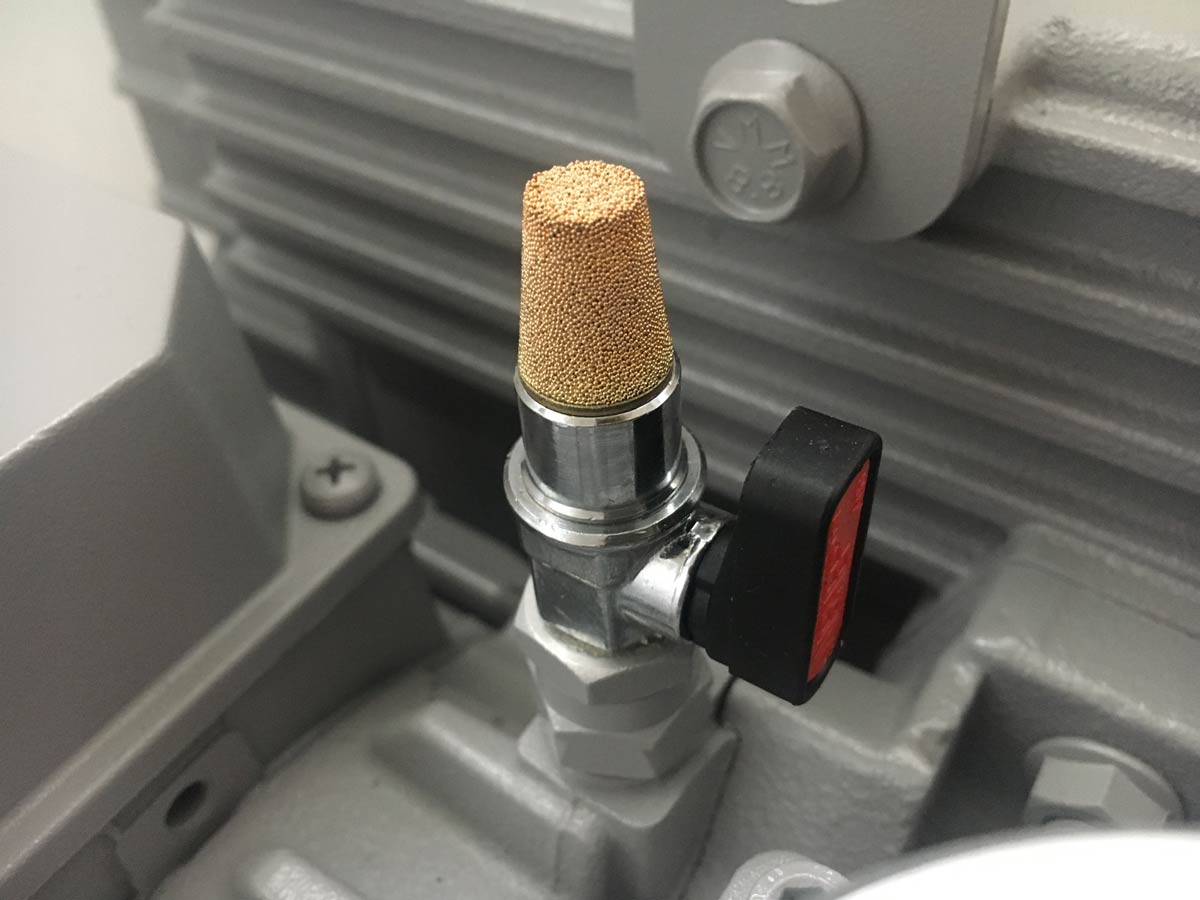

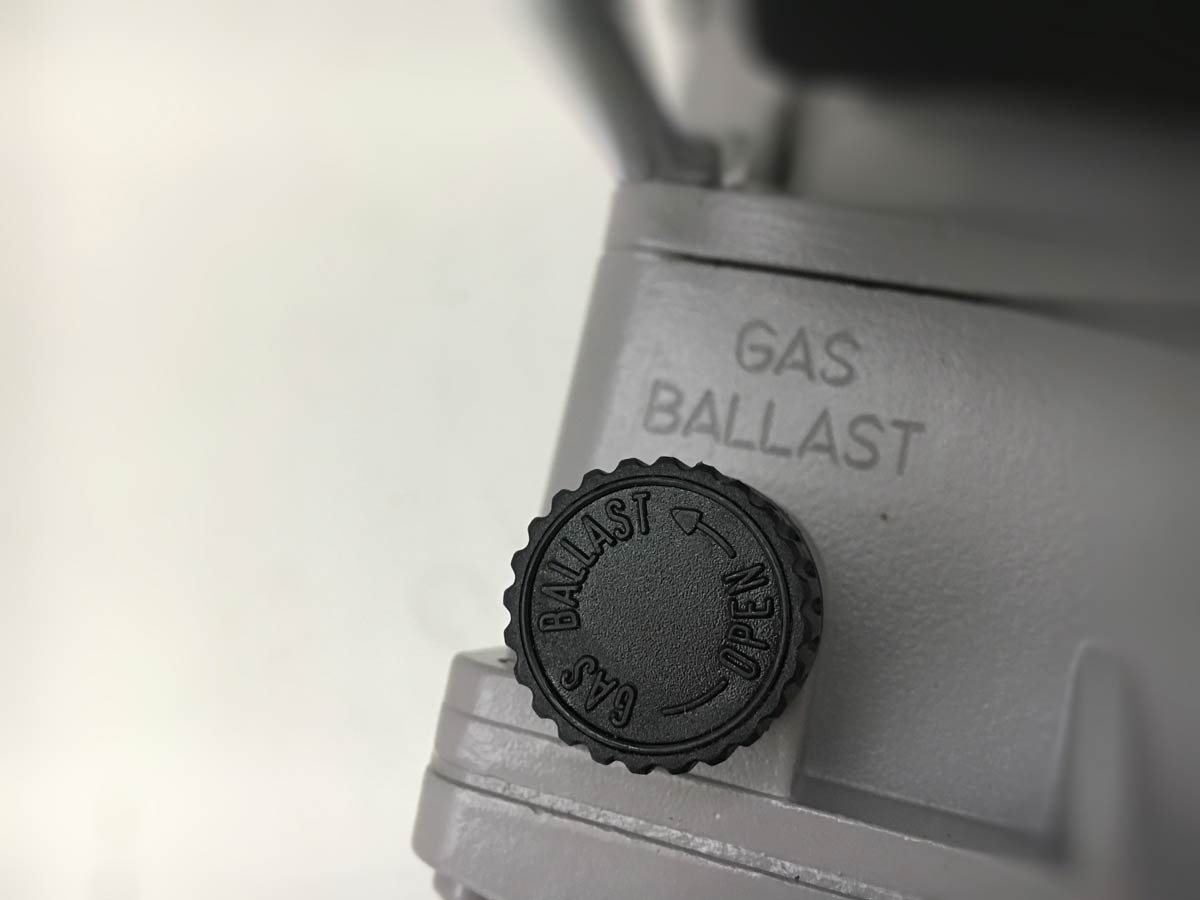

Газобалластный клапан.
Регулируемый газобалластный клапан позволяет уменьшить конденсацию паров в вакуумном насосе при откачке газовой среды с водяными парами.

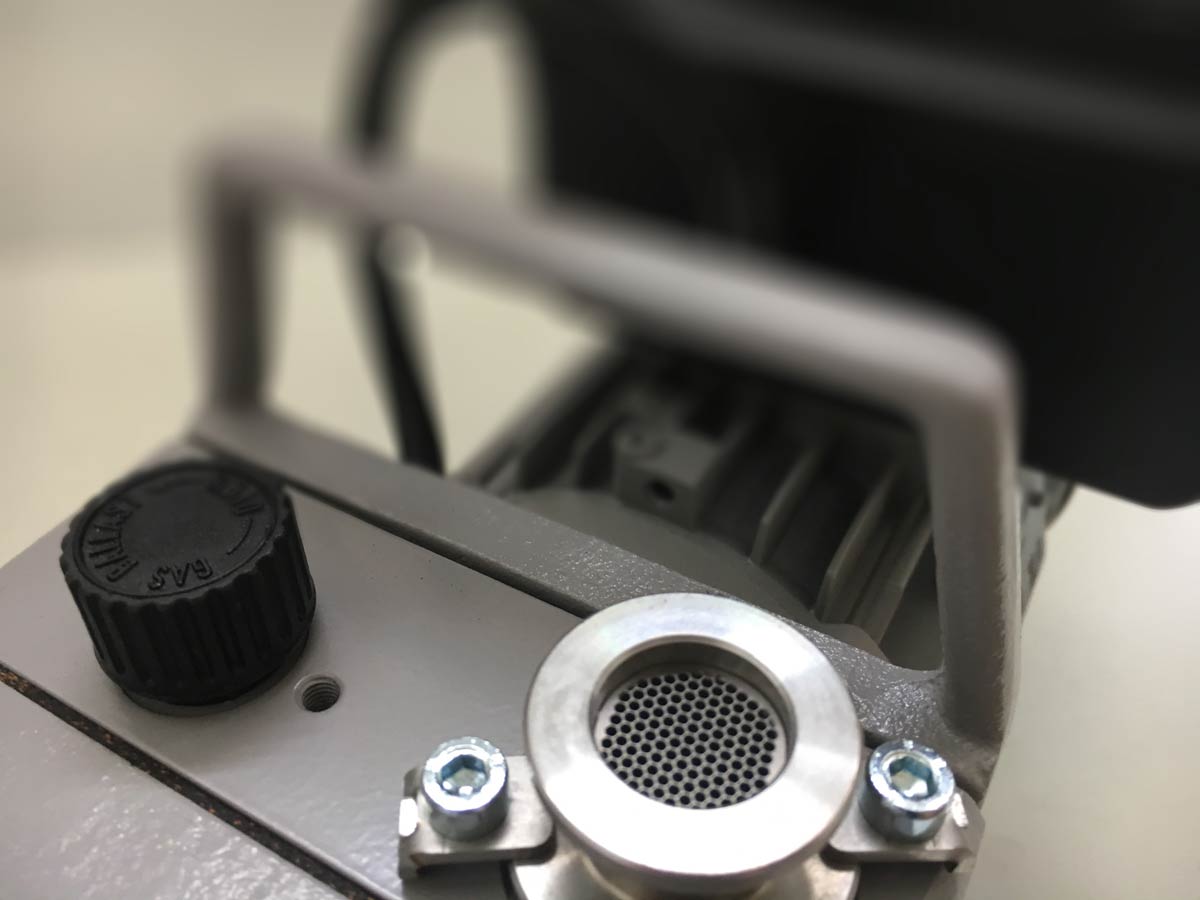

Фланцевые соединения стандарта KF
Насосы серии DB и DC и насос RC.50M имеют имеют фланцевые соединения стандарта KF
